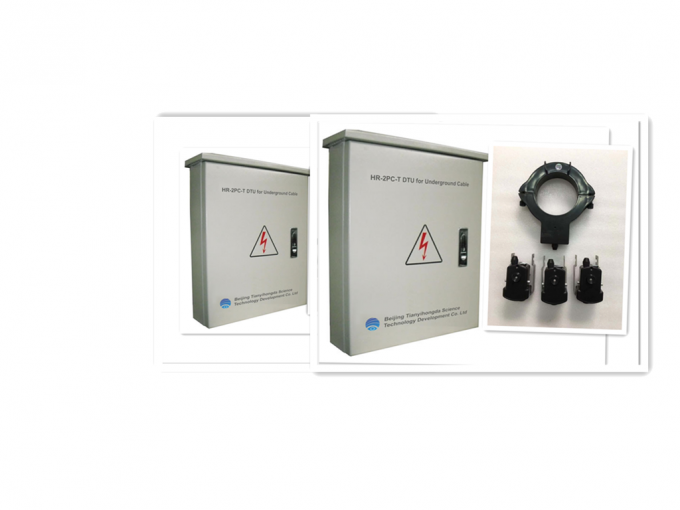

Indikator Kesalahan Overhead Distribusi Daya, Locator Kabel Daya Optik Dengan GSM / GPRS

distribusi daya lokasi online dan sistem deteksi dengan indikator komunikasi serat optik oleh GSM / GPRS

Unit transmisi data diterapkan dalam jaringan distribusi daya, digunakan untuk pengumpulan data dan transmisi untuk deteksi beban, deteksi kesalahan dan lokasi dalam kabel.

Prinsip bekerja:

Date Transmission Unit adalah membuat terjemahan fotolistrik, memproses dan menganalisis sinyal gangguan dari indikator gangguan hubung singkat dan indikator gangguan pembumian yang ditransmisikan melalui serat optik. Kemudian mengirim sinyal kesalahan ke stasiun induk dengan GSM atau GPRS setelah analisis dan pemrosesan untuk mewujudkan deteksi kesalahan , lokasi gangguan dan pengukuran arus beban dari jaringan distribusi daya.

Karakter utama:

1. Komunikasi real-time GPRS ；

Berkomunikasi real-time dengan stasiun induk dengan GPRS. Klien juga dapat memilih mode waktu online berdasarkan kondisi catu daya di lokasi atau kondisi aliran GPRS.

2. Delapan jalan indikasi gangguan jarak jauh dapat ditampilkan pada saat yang sama ；

Dilengkapi dengan indikator kesalahan kabel, dengan fungsi indikasi kesalahan jarak jauh dan pengukuran data jarak jauh. 8 jalan informasi kabel dapat dideteksi, dan juga, 8 jalan informasi indikasi jarak jauh dapat ditampilkan dalam LED pada saat yang bersamaan.

3. cara pasokan Daya:

Ada dua jenis metode catu daya sesuai dengan situasi aktual di lokasi.

1) Ketika ada kondisi catu daya AC di lokasi, gunakan catu daya AC220V dan kabel yang cocok, sambungkan antarmuka daya perangkat ke PT di situs. Dengan cara ini, perangkat dapat bekerja segera setelah pemulihan daya.

2) ditenagai oleh dua jalan CT bertenaga, cadangan digunakan satu sama lain, jika arus jalur utama tidak kurang dari 10A, perangkat dapat bekerja secara normal.

Catatan: ketika catu daya di lokasi tidak normal. Super kapasitor dalam perangkat mendukung DTU berjalan normal 30 menit dalam status waktu nyata untuk memastikan informasi kesalahan diunggah dengan benar.

Fungsi:

1.Penerimaan serat optik: menerima sinyal titik gangguan dan memuat arus dari indikator dengan jaringan serat optik

2.   Pengiriman GSM atau GPRS: kirim status perangkat, arus muat baris, status indikator dan informasi gangguan ke stasiun induk dengan GSM / GPRS dan pastikan informasi kesalahan dapat ditransmisikan dengan andal

3. Catu daya: metode catu daya fleksibel. Suplai PT atau dua jalan suplai CT, jika arus primer di atas 10A, ia dapat bekerja secara normal.

4. protokol komunikasi: IEC870－5－101 atau IEC870－5－104 untuk mengirimkan informasi kesalahan atau menggeser informasi.

Upgrade 5.Remotely: perangkat dapat dengan mudah ditingkatkan dari jarak jauh

Indikator kesalahan tipe panel TYHD-1 (disebut indikator untuk short di bawah) terutama digunakan untuk mengindikasikan gangguan hubung singkat dan gangguan pembumian pada panel Nyala / Mati, dan digunakan untuk sinyal nirkabel output.

Indikator TYHD-1 kabel cocok untuk sistem kabel 35kV (termasuk sistem 35kV di bawah). Dapat menunjukkan saat ada sirkuit pendek, mengukur arus listrik, mengukur suhu (pemeriksaan suhu terpasang) dan mengirimkan data. Hal ini dapat membantu pencari garis menemukan kesalahan cepat. waktu daya mati lebih singkat, meningkatkan keandalan catu daya, nyaman bagi pengguna untuk memantau arus beban saluran secara real time.

Indikator gangguan pembumian kabel TYHD-1 diterapkan pada sistem kabel di bawah 35KV, dengan fungsi pengukuran arus sekuen-nol dan fungsi pengiriman data, ini menunjukkan kesalahan ketika gangguan pembumian terjadi pada kabel, ini dapat membantu pencari garis menemukan kesalahan dengan cepat. -waktu, meningkatkan keandalan catu daya, menjadi nyaman bagi pengguna untuk memantau arus beban urutan-nol garis secara real time.

Ada jenis laporan pengujian untuk itu, item tes sebagai berikut:
